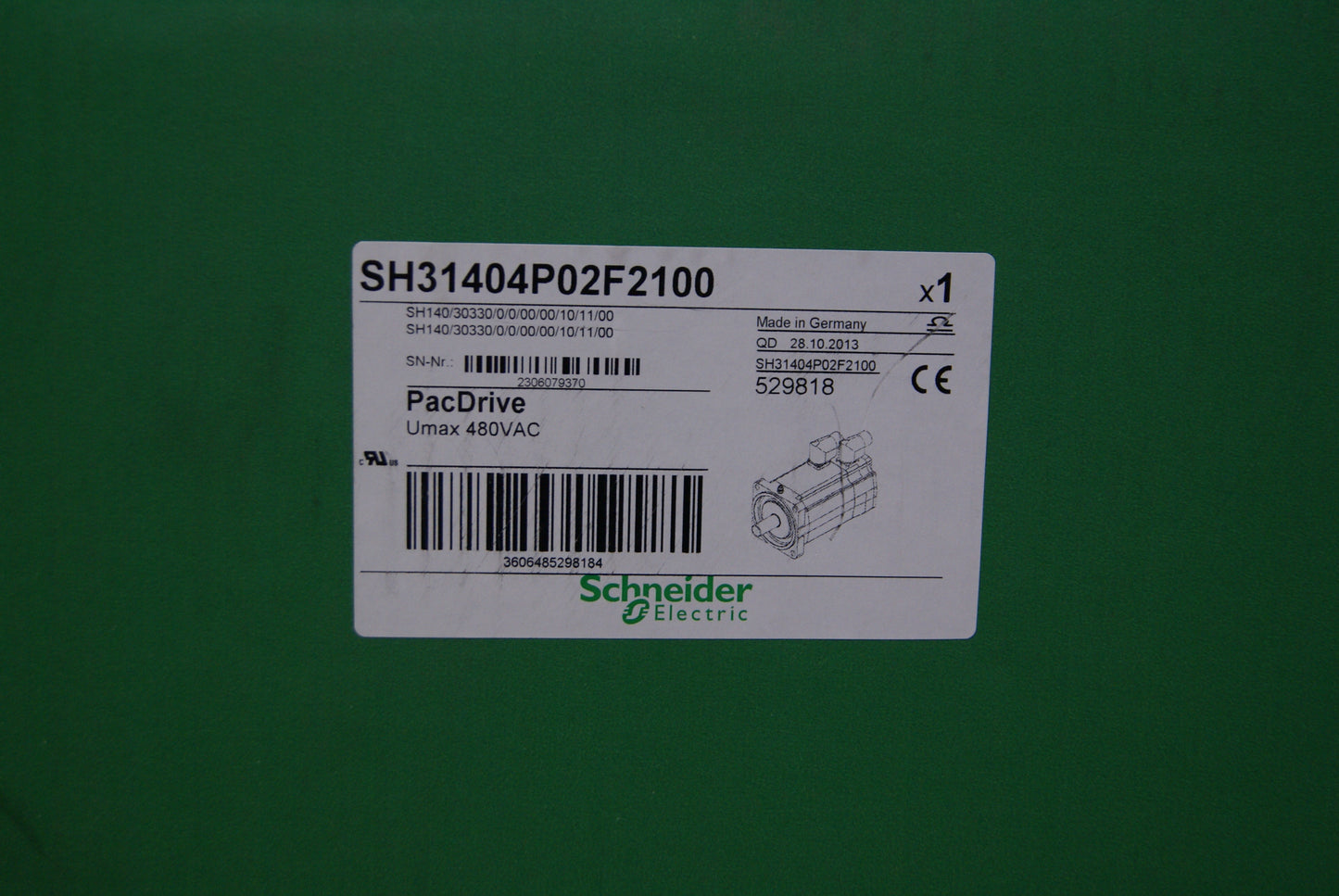

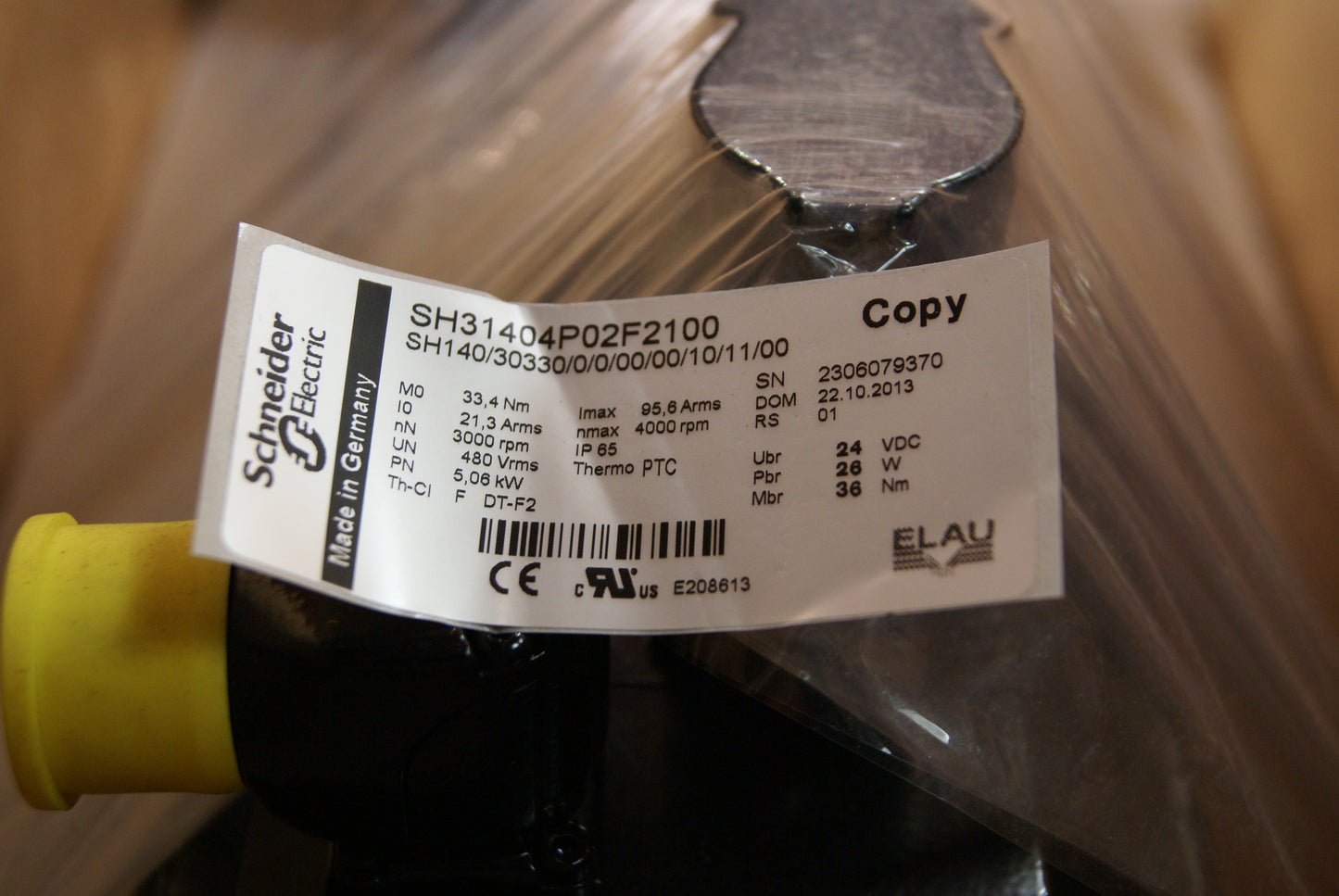

SERVOMOTOR SH3 140 33,4NM Schneider SH31404P02F2100

SERVOMOTOR SH3 140 33,4NM Schneider SH31404P02F2100

Bereichskompatibilität
PacDrive 3
Produkttyp oder Ausstattung
Servomotor
Name des Geräts
SH3…P
Komplementär
Maximale mechanische Geschwindigkeit
4000 U/min
Betriebsspannung (Us)
115…480 V
Anzahl der Netzwerkphasen
Drei Phasen
Gleichstrom beim Herunterfahren
21,3A
Dauerdrehmoment im Stillstand
33,4 Nm bei 115 bis 480 V Drehstrom
Kontinuierliche Stromversorgung
4040W
Spitzendrehmoment im Stillstand
131,9 Nm bei 115 bis 480 V Drehstrom
Nennleistung
2370 W bei 115 V einphasig
4130 W bei 230 V einphasig
4040 W bei 400 V dreiphasig
4190 W bei 480 V dreiphasig
Nenndrehmoment
30,2 Nm bei 115 V einphasig
26,3 Nm bei 230 V einphasig
12,9 Nm bei 400 V Drehstrom
11,1 Nm bei 480 V Drehstrom
Nenngeschwindigkeit
750 U/min bei 115 V einphasig
1500 U/min bei 230 V einphasig
3000 U/min bei 400 V Drehstrom
3600 U/min bei 480 V Drehstrom
Maximaler Strom-Irms
95,6A
Achsenabschluss
Glatter Schaft
Achsdurchmesser
24mm
Achslänge
50mm
Grad des IP-Schutzes
IP65-Motor: entspricht EN/IEC 60034-5
IP65-Wellenhülse: entspricht EN/IEC 60034-5
Encodertyp
Hiperface SinCos absoluter Multiturn
Geschwindigkeitsrückmeldungsauflösung
128 Perioden
Feststellbremse
Mit
Statisches Drehmoment
36 Nm
Montagehalterung
Flansch gemäß internationalem Standard
Motorflanschgröße
140mm
Elektrische Verbindung
Rotierender rechtwinkliger Steckverbinder
Drehmomentkonstante
1,57 Nm/A bei 120°C
Konstante der EMK
104 V/ktr/min bei 20°C
Anzahl der Motorpole
5
Rotorträgheit
29,2 kg.cm²
Statorwiderstand
0,28 Ohm
Statorinduktivität
5,945mH
Maximale Radialkraft Fr
2660 N bei 1000 U/min
2110 N bei 2000 U/min
1840 N bei 3000 U/min
Maximale Axialkraft Fa
300N
Kühlart
Natürliche Konvektion
Länge
420,5 mm
Zentrierdurchmesser
130mm
Tiefe des Zentrierdurchmessers
3,5 mm
Anzahl der Befestigungslöcher
4
Durchmesser der Befestigungslöcher
11mm
Durchmesser der Befestigungslöcher
165mm
Produktgewicht
27,8 kg
Verpackung
Verpackungsart 1
PCE
Anzahl der Produkte in der Verpackung 1
1
Pakethöhe 1
40,0 cm
Paketbreite 1
30,0 cm
Paketlänge 1
79,5 cm
Paketgewicht 1
30,4 kg
